橡胶隔振垫分类：

1） 按材质可分为天然橡胶和合成橡胶两大类。天然橡胶的物理机械综合性能优越，而合成橡胶在一些特殊性能上更为突出，如耐油、耐老化、耐酸碱、耐臭氧、耐高温等。

2）根据隔振垫的类型，可分为平面型、压力型、剪切型。在隔振效果方面，压力式优于平板式，剪切式优于压力式。

3） 根据肖氏硬度有40、60 和80。不同肖氏硬度的隔振垫在相同载荷条件下的静态压缩量不同。

适用范围：

适用于机床、冲床、锻压机、水泵、风机、压缩机、发电机、空调设备等振动较大的设备的减震安装。

产品描述：

1）根据产品的使用形式，分为单层或多层堆叠两种。使用多层时，各层之间用2-6mm厚的钢板隔开。

2）产品标签

一种。产品应按以下顺序标注：产品代号、隔振垫硬度、隔振垫层数、每层隔振垫基本块数。湾 产品代码指定为 XGD

C。标记示例：-2

意思是硬度40度，6层一起用jsd橡胶隔振器，每层是橡胶隔振垫jsd橡胶隔振器，有2个基本块。

3）材料

一种。隔振垫的橡胶材料应使用天然橡胶或合成橡胶，不得使用再生橡胶。

湾 使用多层时，层间金属板为Q235钢。钢板表面应去毛刺和锋利边缘，并进行镀锌处理。

4）结构

隔振垫可根据不同负载要求任意切割组合。采用多层堆码时，各层之间必须用2-6mm厚的钢板隔开，基本挡块位置在中间，上下筋与钢板粘合。

隔振垫基本块尺寸：85×85×20mm

层间钢板尺寸：105×

设计选型要点：1）泵机组的隔振设计部件应根据泵的型号规格、转速、系统质量、安装位置、负荷值、频率比要求等因素进行计算。水泵机组隔振频率比np应为2～5，对隔振要求高的地方取较大值。

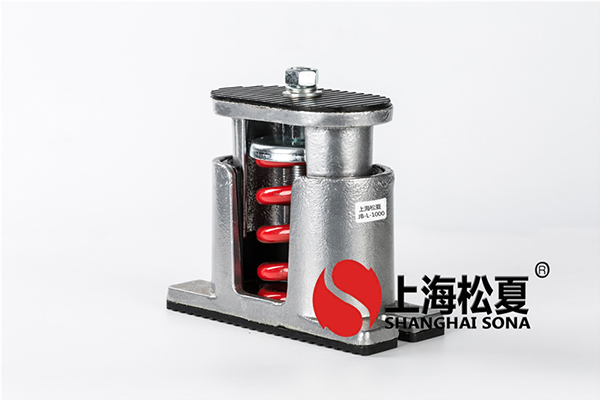

2） 卧式水泵一般采用橡胶隔振垫，地面安装时应采用多层串联橡胶隔振垫或阻尼弹簧隔振器。

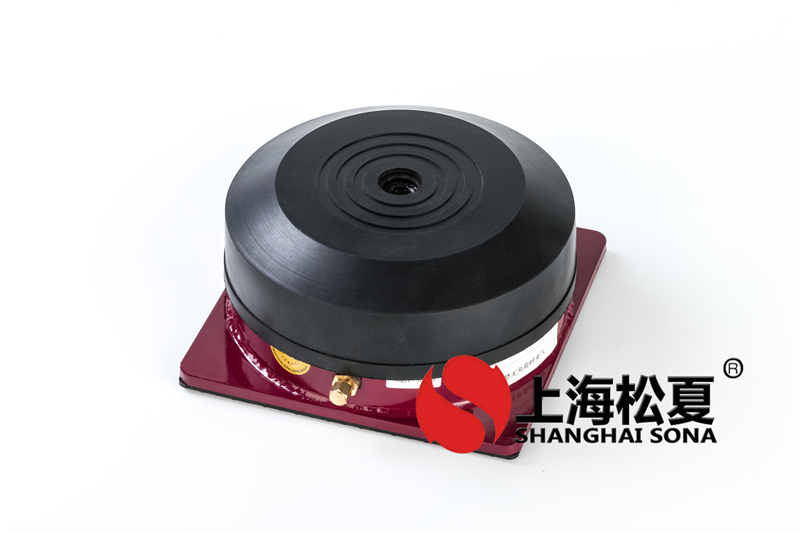

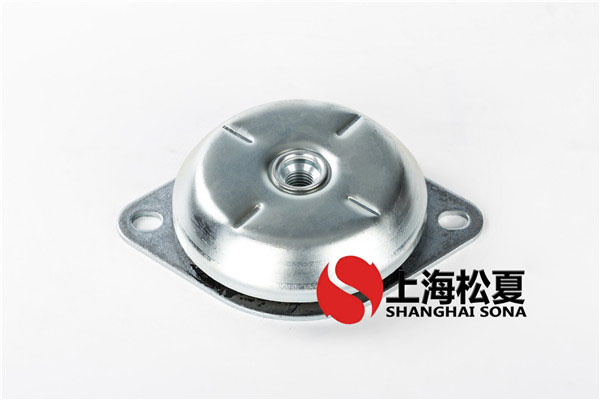

3）立式水泵应采用橡胶隔振器。

4） 隔振元件的支撑点应为偶数，且不少于4个。泵组各支撑点隔振元件的型号、规格及性能应一致。

施工安装要点：

1） 水泵隔振安装可按照国家建筑标准设计图集《立式水泵隔振与安装》和《卧式水泵隔振与安装》施工。

2） 放置隔振垫的地面应平整，无积水，避免与酸、碱、有机溶剂等物质接触。
