隔振系统设计对隔振器的基本要求

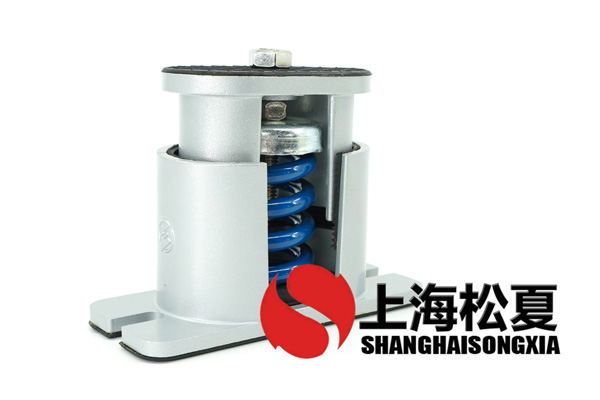

该系统的推出是基于电子设备应对恶劣环境的设计要求。电子设备在整个生命周期中必须经受振动、冲击（包括三维强冲击）、碰撞、核爆、风激等机械环境的考验。除了对电子设备中的元器件和分箱进行应力筛选，整机结构加固以提高其对机械环境的抵抗力外，采用隔振缓冲系统来减轻或避免机械环境对电子设备的有害影响可以减少电子设备。设备加固成本，提高其可靠性和使用寿命的目的。隔振系统中使用的隔振器应具有变刚度和变阻尼的特性，并兼具隔振和缓冲功能。通过隔振器传递给电子设备的振动和冲击值必须小于设备的允许值。

目前，广泛使用的军用电子设备隔振系统有两种。一种是具有垂直承载能力的底部隔振器，如非共振峰值隔离缓冲器（GWF）和金属网阻尼隔振器（JWZ）、不锈钢钢丝绳隔振器（GS）等；二是非承重背振隔振器，如GBJ、GDJ GWF型非共振峰值隔振器。工作原理由设备质量m、隔振器刚度k决定，由干摩擦阻尼力构成的非共振峰峰值隔振器力学模型。在结构上，它采用多组具有独立弹性和阻尼特性的部件，可灵活组装成具有不同承载能力和不同动态特性的隔振器或减振器。

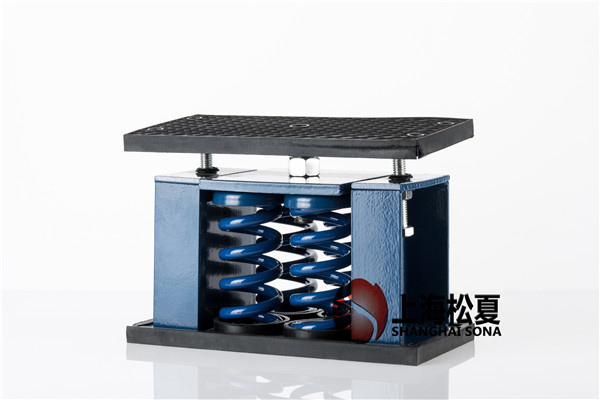

此时，可以在不同承载能力的隔振器上安装不同数量的a组弹簧，以获得不同的阻尼和缓冲特性。此外，需要三维强力冲击的非共振峰值隔振器也可以适当增加冲击簧片或采取其他措施提高其抗冲击能力。由于非共振峰值隔振器的动态特性设计遵循了隔振缓冲系统预期动态特性的设计要求，因此具有较好的隔振缓冲效果。无峰隔振器（GWF型）采用不锈钢元件；螺旋弹簧经过预处理消除蠕变（蠕变小于0.2mm），并调整负载能力和阻尼力，达到实际需求后，螺纹部分用防松胶密封；机舱室外设备隔振器采用全密封伸缩套后，隔振器抗恶劣环境的能力大大提高。其系列产品固有频率低、承载范围广、模块化组合灵活，给用户带来极大的方便。安装在舰艇舱内的电子设备一般采用设备底部四个相同特性的隔振器，后背架安装隔振系统，在背部上部安装两个背架隔振器，以减少设备的晃动。对于展示台、机柜的背框隔振系统，为了垂直方向解耦，背框隔振器的垂直刚度应为零；为了减小水平耦合振动，自由状态下的水平刚度应在水平面内关于原点对称。从振动分析中可以看出，隔振缓冲系统的预期动态特性（即刚度和阻尼特性）为： 高动态稳定性；它在共振区具有较大的阻尼比，在隔振区具有较小阻尼比的可变阻尼比，从而达到隔振传递率无共振峰的特性。

因此，在选择蠕变较大的橡胶隔振器时，应在设备底部与隔振器上部之间加一个垫圈，为设备自由变形留出足够的空间；提前留下足够的导线和可以自由变形的柔性波导。长度; 提前降低背架隔振器的安装位置，以留下重量等措施。同时，应选用蠕变量相同或相近的底部隔振器，使下沉量相近，以保持设备的垂直直立状态。这些措施可以降低隔振系统对蠕变变量的敏感性。非共振峰值隔振器采取了预处理措施，消除了主载荷弹簧的蠕变，使蠕变0.2 mm。同时，利用板簧的BC段，保证主承重弹簧在受到冲击时不合并，从而避免在强烈冲击时因过应力而产生永久变形。上述措施可避免钢丝绳隔振器、橡胶隔振器等强冲击后蠕变大的缺点。
